Incubadora de Transporte com Carro Maca RWT Plus - Olidef

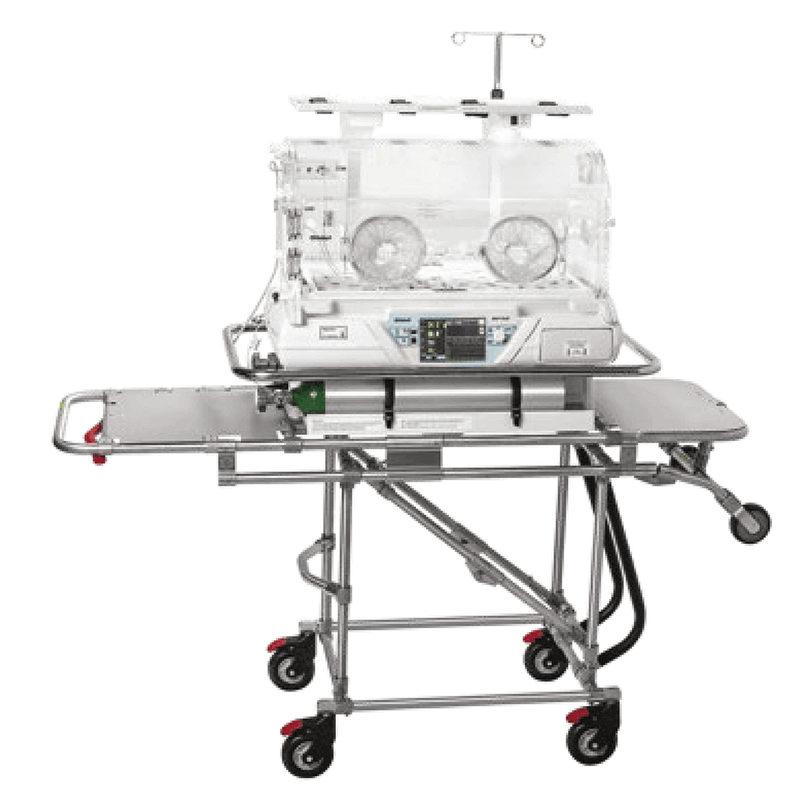

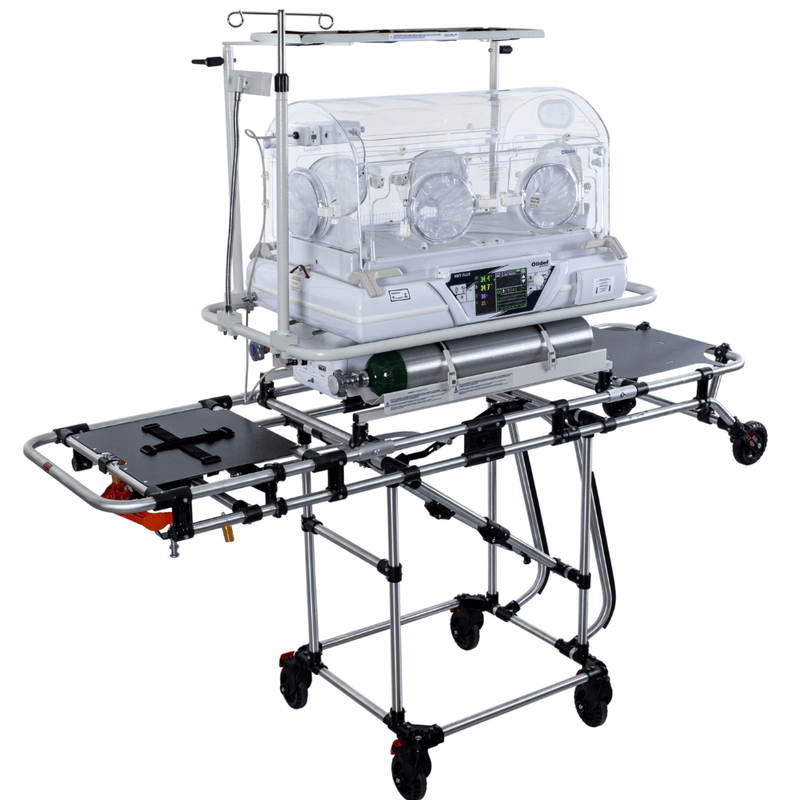

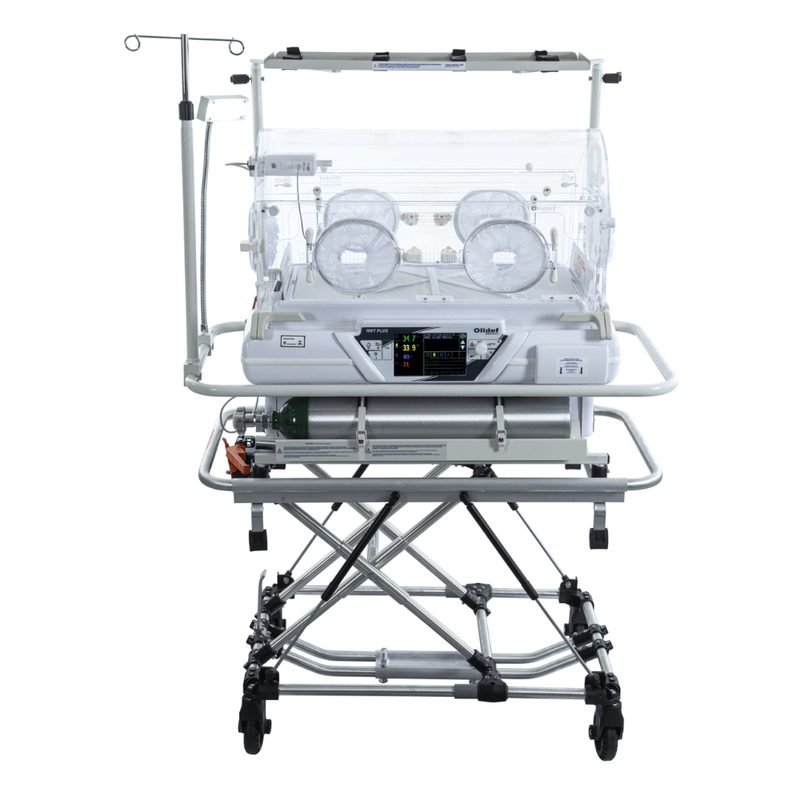

INCUBADORA DE TRANSPORTE - MODELO RWT PLUS COM CARRO MACA
MARCA: OLIDEF - PROCEDÊNCIA: NACIONAL – BRASIL

DESCRIÇÃO TÉCNICA
GERAL
Incubadora de transporte microprocessada para recém-nascido, desenvolvida para proporcionar o conforto térmico ideal para os recém-nascidos de risco, oferecendo as condições ideais para transporte seguro do paciente.

CARACTERÍSTICAS GERAIS
(ACOMPANHAM EQUIPAMENTO DE LINHA)

CÚPULA
Construída em acrílico transparente de alta qualidade, permite visualização total do paciente;
Possui parede dupla em toda a sua superfície para reduzir as perdas de calor por irradiação;
Porta ampla de acesso frontal com parede dupla dotada de duas portinholas com manga punho e guarnições de silicone atóxico e autoclavável;

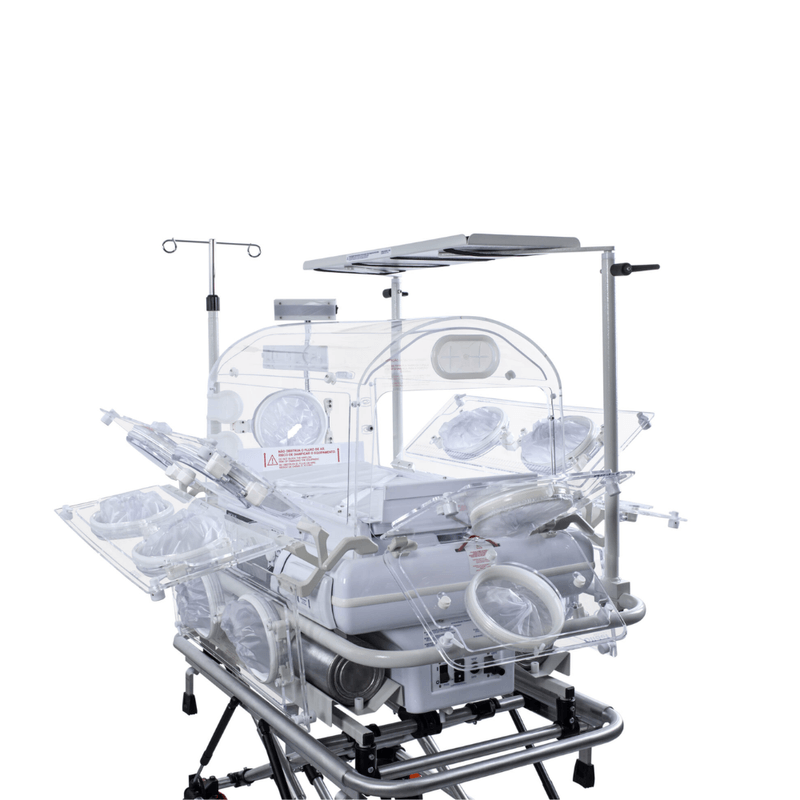

Porta de acesso lateral com parede dupla, que permite a movimentação do leito do paciente, deslocando-o externamente facilitando realização de procedimentos, dotada de portinhola íris para passagem de tubos e cabos;
As três portinholas permitem a passagem das mãos do operador, sendo uma redonda do tipo "íris" e duas ovais, todas com guarnições atóxicas e punho elástico;
O conjunto apoiado sob guarnição de material atóxico, proporcionando a condição de leve pressão positiva no interior da cúpula, garantindo isolamento e estabilidade da temperatura no compartimento do recém-nascido;
Quatro aberturas flexíveis em material atóxico na cúpula, para entrada de cabos, sondas e sensores sem oclusão;
Uma entrada com tampa para nebulizador;
Iluminação auxiliar anti-ofuscante, montada em haste flexível, com LEDs brancos de alta potência e baixo consumo de energia e emissão de luz fria, sem aumento de temperatura do paciente;
Duas travas de segurança para fixação da cúpula ao corpo da incubadora.

LEITO
Leito removível, em material plástico radiotransparente de alta resistência mecânica, e com três cintos de segurança para o paciente, confeccionados em material macio e resistente, de fácil ajuste.
Colchão construído em material atóxico e autoextinguível, com espuma com densidade adequada ao conforto do RN e capa impermeável removível prensada, sem costuras para evitar concentração de bactérias, aberta de um dos lados para facilitar o procedimento de limpeza;
Permite deslocamento externo na região da cabeça através da porta lateral, com guias e trava de segurança para final de curso, permitindo manobras de intubação do paciente;
Dimensões do colchão: 30,5 x 61 cm.

CORPO/BASE
Construído em plástico de engenharia, radiotransparente e de alta resistência mecânica;
Isento de cantos vivos e arestas, facilitando os procedimentos de limpeza e desinfecção, principalmente do compartimento do RN, com fácil acesso a parte interna sem necessidade de uso de ferramentas;
Principais instruções de utilização, advertências e tabela de concentração de oxigênio impressa no corpo do aparelho;
Para-choque circundante, que oferece proteção de todo perímetro do equipamento e pode ser utilizado como alça para transporte;
Dois suportes abertos, evitando o acúmulo de gases em caso de vazamento, para cilindros de gases medicinais com tamanhos D ou E, dispostos na parte inferior da base da incubadora, com travas manuais de engate rápido para os cilindros;
Possui simplificado sistema de desmontagem, que permite a instalação em carro pantográfico ou carro maca sem necessidade de ferramenta.

MÓDULO DE CONTROLE
Eletrônico, microprocessado, com software embarcado com todas as licenças inclusas que conta com display gráfico colorido de 7" widescreen de alta resolução e excelente visualização e acionamento através de touchscreen, com operação interativa, agrupando todos os componentes em um único módulo;
Módulo fixo de fácil acesso para limpeza e manutenção;
Permite a visualização dos parâmetros e indicadores de alarmes em ambientes com pouca ou nenhuma luminosidade;
Painel frontal em policarbonato, com teclado tipo membrana que impede a penetração de líquidos com acesso rápido e direto a todas as funções e operações da incubadora, além dos principais parâmetros através de touchscreen e botão rotativo;
Indicação das temperaturas do AR, RN e desejada através do display, que permite a fácil visualização desses parâmetros à distância;
Sistema de auto teste para todo sistema de controle e alarmes;
Sistema de memória não volátil para retenção dos últimos valores programados;
Painel de Alimentação com entradas de conectores: Rede AC e Rede 12Vcc;
Sensor de pele eletrônico de alta precisão;
Plug de alimentação elétrico destacável, conforme norma ABNT NBR 14136;
Chave geral;
Seleção automática da fonte de alimentação: 120/230 Vac, 12 Vcc externo e baterias internas recarregáveis;
Bateria interna recarregável para manutenção do sistema de memória e acionamento de alarme de falta de energia;
Sistema de proteção contra aquecimento excessivo dotado de sensor de temperatura e circuitos eletrônicos e independentes;
Baixo nível de ruído (ambiente <45dBA): inferior a <60 dBA, dotado de motor e sistema de ventilação silenciosos e com baixo nível de vibração.

BATERIA
Recarregável selada tipo Gelatinosa de 12Vcc;
Localizada em módulo independente interno, removível, dotado de travas de segurança, pode ser removível sem uso de ferramenta;
Carregador automático flutuante incorporado, com tensão regulada para evitar superaquecimento e sobrecorrente da bateria aumentando sua vida útil;
Autonomia de funcionamento para 4 horas;
Tempo para carga total da bateria 24 horas.

SISTEMA DE AQUECIMENTO
Servo controlado, que permite o ajuste preciso da temperatura do RN ou do AR;
Aquecedor do ar no interior da incubadora dotado de resistência elétrica plana com potência de 200 W, montada em dissipador de alumínio anodizado de grande superfície, antipirolítica e alta durabilidade;
Sensor eletrônico de precisão para monitoração e controle da temperatura do AR;
Controle de potência da resistência proporcional ao valor programado para AR ou RN;
Sistema de segurança para desligamento automático do aquecimento para condições de alta temperatura, sobreaquecimento e falta de circulação do ar;

MODOS DE FUNCIONAMENTO:

• Manual (ATC) - Controle automático da temperatura do ar;
• Servo controlado (ITC) - Controle automático da temperatura do recém-nascido;
• Termostato e termômetro: funcionamento baseado em circuitos eletrônicos microprocessados;

• Sensor de pele: intercambiável, eletrônico e de alta precisão;
  Sensor de sobreaquecimento: eletrônico, independente de termostato/termômetro.

  SISTEMA DE UMIDIFICAÇÃO PASSIVO
  Permite o aumento da umidade relativa do ar dentro da câmara do recém-nascido;

• Dotado de esponja para retenção de água, instalada sob o leito do paciente, mantendo a umidade relativa do ar no interior do compartimento do recém-nascido acima de 60% para condições ambientais normais.

  ENTRADA DE GASES
  Entradas independentes para ar e oxigênio;
  Entrada de oxigênio sem despejo de gás para a atmosfera, que permite alta eficiência, economia e proteção;
  Sistema de circulação de ar acionado por motor com baixo nível de ruído, que promove a renovação contínua do ar dentro da cúpula e impede o aumento da concentração de dióxido de carbono, além de assegurar a uniformidade das condições ambientais as quais o recém-nascido está exposto;
  Ventoinha removível manualmente para limpeza;
  Admissão de ar através de filtro especial, para retenção de partículas maiores que 0,5 mícron, dotado de tampa removível.

  SISTEMA DE CONTROLE DE OXIGÊNIO PASSIVO
  Válvula de entrada de oxigênio com micro filtro e entrada independente, permitindo concentrações elevadas, com mecanismo limitador automático e silenciador;
  O oxigênio admitido passa pela resistência de aquecimento, chegando ao compartimento do recém-nascido na temperatura ideal;
  Permite concentrações de oxigênio dentro da cúpula de até 90%.

  SENSORES ELETRÔNICOS
  Sensores independentes para temperatura do AR e alarme de sobreaquecimento;
  Sensor eletrônico digital para umidade relativa do ar;
  Sensor para temperatura do RN;
  Sensor de temperatura ambiente.

  INDICADORES VISUAIS
  Temperatura do AR, temperatura do RN, temperatura desejada/ajustada, temperatura ambiente, nível da bateria, carregamento da bateria, indicação proporcional da potência de aquecimento, data e hora, nome do paciente, gráficos de tendência para as últimas 7 horas, alarme silenciado, alarme acionado, teclado bloqueado, equipamento ligado, indicação de alimentação REDE (AC)/BATERIA (DC), temperatura liberada acima de 37ºC.

  ALARMES AUDIOVISUAIS:
  Falta de energia (acionado por bateria NiCd recarregável independente), bateria descarregada, falha de bateria, polaridade invertida, falta de circulação do ar, módulo de sensores desconectado, módulo de sensores desalojado, falta de circulação do ar, falha no sistema (autoteste), falha no motor, temperatura do ar alta (para temperatura lida 1,0°C maior do que o valor programado), temperatura do ar baixa (para temperatura lida 1,0°C menor do que o valor programado), sensor de temperatura do RN desconectado, sensor de RN desalojado, falha no sensor de temperatura do RN, hipotermia, hipertermia, sobreaquecimento (para temperatura do ar acima de 40°C), falha no sensor de umidade.

  TECLAS
  Bloqueio de teclado, Liga/Desliga, aumento de parâmetro desejada (touchscreen), redução de parâmetro desejada (touchscreen), inibição de alarme sonoro, seleção modo AR / RN (touchscreen), gráfico de tendência (touchscreen), liberação de temperatura desejada acima de 37,0°C (até 39,0°C para modo AR e 38,0°C para modo RN), tecla Enter, botão rotativo.

  FAIXAS DE CONTROLE E MONITORAÇÃO DE PARÂMETROS

  TEMPERATURAS

• Modo manual (AR): de 20,0º C a 39,0° C, com ajuste a cada 0,1°C;
• Precisão da indicação da temperatura AR: ± 0,3°C;
• Modo servo controle (RN): 30,0°C a 38,0°C, com ajuste a cada 0,1°C;
• Precisão da indicação da temperatura RN: ± 0,2°C;

• Faixa de leitura das temperaturas (AR e RN): 0 a 50°C com resolução de 0,1°C.

  UMIDADE

• Faixa de leitura de umidade relativa: 20 a 100%, com resolução de 1%.

ESPECIFICAÇÕES ELÉTRICAS

ALIMENTAÇÃO

• Rede elétrica: 120/230Vac - 50/60 Hz, com seletor automático de tensão;
• 12Vcc;
• Corrente (127 / 220 V): 4,0A / 2,5A;
• Potência de entrada: 380 W;
• 02 Mini disjuntores de 8A rearmáveis;
• Bateria recarregável tipo gelatinosa 12 Vcc

• Bateria recarregável NiCd – 8,4 V;

  ESPECIFICAÇÕES MECÂNICAS
  Velocidade do ar sobre o colchão: < 0,35 m/s;
  Concentração de CO2: < 0,2%;

  DIMENSÕES

• Altura: 82,2cm (sem suporte);
• Comprimento: 102,5cm;
• Largura: 55,0cm;
• Peso total (sem acessórios e com cilindros): 73,0 kg;
• Capacidade de carga no leito: 10 kg

Equipamento registrado na ANVISA sob nº 10227180031, fabricado de acordo com as Boas Práticas de Fabricação ANVISA e NBR ISO 13485:2016 e certificado em conformidade com os termos da RDC ANVISA nº 27 de 21 de junho de 2011 e as normas técnicas:

ABNT NBR IEC 60601-1
ABNT NBR IEC 60601-1-2
ABNT NBR IEC 60601-1-6
ABNT NBR IEC 60601-1-8
ABNT NBR IEC 60601-1-9
ABNT NBR IEC 60601-2-20
